    IP防水测试方法

    发表时间:2020-09-10 17:41:19

    在工业生产中,特别是电子电器产品,对设备都会有不同等级的防尘防水要求。自动化仪表设备的外壳防护等级(IP代码/防尘防水),是保证设备正常运行、保证产品安全可靠性防护的一项重要指标。

    等级防水

    ⑴IPX 1

    方法名称:垂直滴水试验

    试验设备:滴水试验装置

    试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上,样品顶部至滴水口的距离不大于 200mm

    试验条件:滴水量为 1.0±0.5mm/min

    持续时间:10 min

    ⑵IPX 2

    方法名称:倾斜 15°滴水试验

    试验设备:滴水试验装置

    试样放置:使试样的一个面与垂线成 15°角,样品顶部至滴水口的距离不大于 200mm。每试验完一个面后,换另一个面,共四次。

    试验条件:滴水量为 3.0±0.5 mm/min

    持续时间:4×2.5 min(共10 min

    ⑶IPX 3

    方法名称:淋水试验

    试验方法:

    a摆管式淋水试验

    试验设备:摆管式淋水溅水试验装置

    试样放置:选择适当半径的摆管,使样品台面高度处于摆管直径位置上,将试样放在样台上,使其顶部到样品喷水口的距离不大于 200mm ,样品台不旋转。

    试验条件:水流量按摆管的喷水孔数计算,每孔为 0.07 L/min ,淋水时,摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°,共 120°。每次摆动(2×120°) 约 4s

    试验时间:连续淋水 10 min

    b喷头式淋水试验

    试验设备:手持式淋水溅水试验装置

    试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 500mm 之间

    试验条件:试验时应安装带平衡重物的挡板,水流量为 10 L/min

    试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积),最少 5 min

    ⑷IPX 4

    方法名称:溅水试验

    试验方法:

    a.摆管式溅水试验

    试验设备和试样放置:与上述 IPX 3 a 款均相同;

    试验条件: 除后述条件外,与上述 IPX 3 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°,共约 360°。每次摆动 (2×360°) 约 12s

    试验时间:与上述 IPX 3 a 款均相同 (即10 min)。

    b.喷头式溅水试验

    试验设备和试样放置:与上述 IPX 3 b 款均相同;

    试验条件:拆去设备上安装带平衡重物的挡板,其余与上述 IPX 3 b 款均相同;

    试验时间:与上述 IPX 3 b 款均相同, 即按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 5min

    ⑸IPX 5

    方法名称:喷水试验

    试验设备:喷嘴的喷水口内径为 6.3mm

    试验条件:使试验样品至喷水口相距为 2.5m 3m ,水流量为 12.5 L/min 750 L/h)

    试验时间:按被检样品外壳表面积计算,每平方米为 1 min (不包括安装面积) 最少 3 min

    ⑹IPX 6

    方法名称:强烈喷水试验;

    试验设备:喷嘴的喷水口内径为 12.5 mm

    试验条件:使试验样品至喷水口相距为 2.5m 3m ,水流量为 100 L/min 6000 L/h)

    试验时间:按被检样品外壳表面积计算,每平方米为 1 min(不包括安装面积)最少 3 min

    ⑺IPX 7

    方法名称:短时浸水试验

    试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后,样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m

    试验时间: 30 min

    ⑻IPX 8

    方法名称: 持续潜水试验;

    试验设备试验条件和试验时间: 由供需(买卖)双方商定,其严酷程度应比 IPX 7 高。

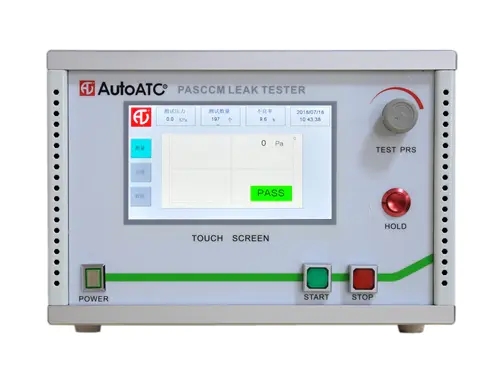

    防水气密测试仪

    对于产品的防水性能检测,比较传统的方法是利用水检。这种方法无疑是最直接的方法,但是效率低、元件污染、主观判断、无法衡量泄漏值等种种弊端,使其不适合工厂在线生产时的批量检测和精密检测。目前奥图八通道气密测试仪(也称防水检测仪),非常适合电子工厂产品防水测试的批量在线检测。

    奥图气密测试仪,以压缩空气为检测介质,分别对检测端和标准端(全密封)充入一定压力的气体,平衡一段时间后,观察检测端的压力变化,如果检测工件存在泄漏,则检测端压力降低,并最终对泄漏量大小做出判定,根据判定标准对工件合格与否 进行判断。

    奥图ATC系列可以满足IP防水测试。实现自动化检测,操作简单,无需熟练工,节省人力;提高测试精度,泄漏定量化,减少不合格率,实现资料的统计分析;合格、不合格自动判定,准确判断产品的微漏、小漏和大漏。
