ATC220空气检漏仪
产品简介：
ATC220单通道检漏仪
产品功能
ATC220单通道检漏仪采用差压检测原理，是一款高精度的检测仪器，广泛应用于汽车零部件、气动液压、医疗零部件、电子电器、家用电器、燃气具等行业的零部件泄漏检测。
性能优点
能快速设置充气时间、保压时间、测试时间
合格、不合格自动判定，准确判断产品的微漏、小漏和大漏
实现自动化检测，操作简单，无需熟练工，节省人力
无需干燥工位，改善工作环境，维护保养方便
提高测试精度，泄漏定量化，减少不合格率，实现资料的统计分析
实现无损检测，安全可靠，非常适用于电子产品的测试
时间、泄漏动态的曲线模拟显示
全功能的输入、输出接口，可实现对外部夹具的控制
单通道检漏仪兼备气泡试验功能、外部气缸控制功能
三种测量机型可选择：正压机型、负压机型和正负压机型

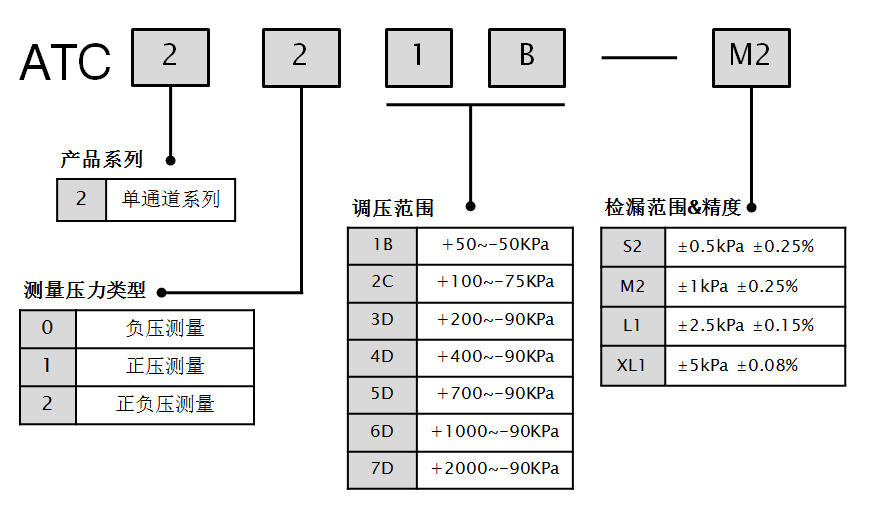

型号表示方法
相同技术参数
|
测量方式 |
正负压测量法 |
|
测量通道 |
1通道 |
|
充气压力 |
充气压力单位：kPa、mmH2O、Torr、PSI 压力调节方式：手动调节 充气压力：见机型表 分辨率：0.1Kpa 显示精度：0.25% F.S |
|
泄漏测量 |
泄漏测量单位：Pa、Pa/s、ml/min（sccm） 泄漏测试量程：见机型表 泄漏分辨率：0.1Pa 测试精度：0.25%F.S |
|
时间设定 |
延迟时间：0.1-999.9sec 充气时间：0.1-999.9sec 平衡时间：0.1-999.9sec 检测时间：0.1-999.9sec 排气时间：0.1-999.9sec |
|
外部控制 |
可控制外部气缸，合格/不合格等输出等 |
|
辅助功能 |
气泡检漏功能，外部气缸控制 |
|
通讯功能 |
RS485通讯，U盘数据转存 |
|
环境温度 |
0~40°C |
|
环境湿度 |
20~85%RH (不结露) |
|
电源电压 |
AC 90~240V 50Hz |
|
压力源 |
>0.4MPa且波动范围不大于±0.01MPa的洁净干燥压缩空气 |
|
接口尺寸 |
Rc (PT1/8)”-6mm（配快速充气连接器） |
|
功率 |
约50W |
机型订购表
|
型号 |
输出压力 |
测试范围 |
||||
|
输出压力 |
分辨率 |
精度 |
测量量程 |
分辨率 |
精度 |
|
|
ATC221B-S2 |
+50~-50KPa |
0.1KPa |
±0.25% |
±499Pa |
0.001Pa |
±0.25% |
|
ATC222C-M2 |
+100~-75KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC223D-M2 |
+200~-90KPa |
0.1KPa |
±0.25% |
±999Pa |
0.01Pa |
±0.25% |
|
ATC224D-L1 |
+400~-90KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC225D-L1 |
+700~-90KPa |
0.1KPa |
±0.25% |
±2499Pa |
0.1Pa |
±0.15% |
|
ATC226D-XL1 |
+1000~-90KPa |
1KPa |
±0.25% |
±4999Pa |
1Pa |
±0.1% |
|
ATC227D-XL1 |
+2000~-90KPa |
1KPa |
±0.25% |
±4999Pa |
1Pa |
±0.1% |
