ATC-7165流量式检漏仪
产品简介：
ATC-7165流量式检漏仪
ATC-7165流量式检漏仪集合了高分辨率模拟数字转换技术，信号处理，自动设置，快速充气及测试能力，易操作界面和通讯技术。
ATC-7165流量式检漏仪是一款专业测量化油器量孔，喷嘴，燃气喷嘴及各种孔径一致性的高精度仪器，此产品拥有测试速度快，精度高等特点。特别适用于各种电磁阀气缸、电子零部件、燃气具部件的微小泄漏检测。同时此产品也是拥有较大泄漏量被测产品和调节各种气门开度大小判定的产品。
主要特点
核心部件为进口元器件，保障了测试数据的准确性和仪器的稳定性。
试验压力自动判定，流量上限自动判定，效率高。
高达0.01sccm（ml/min）的分辨率。
量程可选择，使用大量程可进行流速和流阻测试。
上电自检，全功能自诊断。
自带空气过滤调节稳定系统，独特内部稳定回路。
多通道数据存储（适应多种产品检测）。

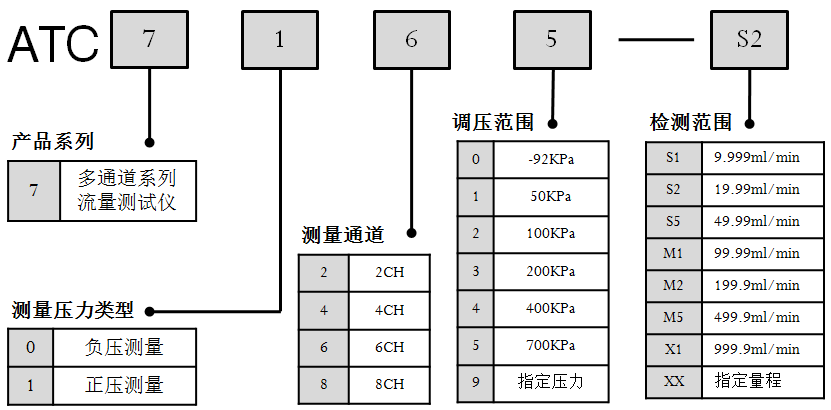

型号表示方法
ATC7165系列技术参数
|
测量方式： |
流量测漏法 |
|
压力模式： |
正压测量 |
|
测量通道： |
6通道 |
|
充气压力： |
充气压力：1-700kPa连续可调(可选择） 分辨率：0.1Kpa 显示精度：0.5% F.S |
|
泄漏测量： |
测量单位：sccm(质量流量) 泄漏测试量程：见选型表 泄漏分辨率：见选型表 测试精度：0.5%F.S |
|
时间设定： |
延迟时间：0.1-999.9sec 充气时间：0.1-999.9sec 平衡时间：0.1-999.9sec 检测时间：0.1-999.9sec 排气时间：0.1-999.9sec |
|
外部控制： |
6路输出，5路输入（可控制外部气缸，合格/不合格等输出等） |
|
辅助功能： |
气泡功能，外部气缸控制功能 |
|
环境温度 |
0~40°C |
|
环境湿度 |
30~85%RH (不结露) |
|
输入电源 |
AC 220V±10% 50/60Hz |
|
消耗电量 |
约100VA |
|
气源要求 |
>0.3MPa波动±0.02MPa 过滤精度：0.3um以上洁净干燥的压缩空气 |
|
接口尺寸 |
Φ6mm气管 |
|
重量 |
45Kg |
ATC7165系列机型订购表
|
标准型号 |
输出压力 |
测试范围 |
||||
|
输出压力 |
分辨率 |
精度 |
测量量程 |
分辨率 |
精度 |
|
|
ATC7165-S1 |
700KPa |
0.1KPa |
±0.5% |
9.999ml/min |
0.001ml/min |
±0.5% |
|
ATC7165-S2 |
700KPa |
0.1KPa |
±0.5% |
19.99ml/min |
0.01ml/min |
±0.5% |
|
ATC7165-S5 |
700KPa |
0.1KPa |
±0.5% |
49.99ml/min |
0.01ml/min |
±0.5% |
|
ATC7165-M1 |
700KPa |
0.1KPa |
±0.5% |
99.99ml/min |
0.01ml/min |
±0.5% |
|
ATC7165-M2 |
700KPa |
0.1KPa |
±0.5% |
199.9ml/min |
0.1ml/min |
±0.5% |
|
ATC7165-M5 |
700KPa |
0.1KPa |
±0.5% |
499.9ml/min |
0.1ml/min |
±0.5% |
|
ATC7165-X1 |
700KPa |
0.1KPa |
±0.5% |
999.9ml/min |
0.1ml/min |
±0.5% |
